V letectví může několik mikronů geometrické chyby proměnit dokonale opracovaný hřídel ve zdroj vibrací, hluku a předčasného selhání. Po sestavení se-nesprávná-koaxiálnost nebo zaoblení často projeví jako abnormální hluk v kokpitu, zrychlené opotřebení ložisek nebo netěsnosti těsnění, které si vynucuje nákladné přepracování a nedodržení harmonogramu. Těmto problémům se lze vyhnout, když jsou díly pro přesné CNC soustružení vyráběny se správným řízením procesu od začátku.

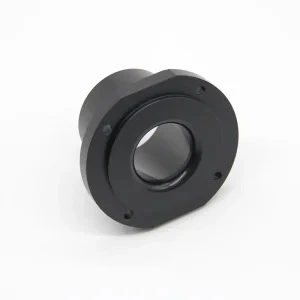

Přesné CNC soustružnické díly tvoří páteř rotujících sestav-hřídel turbín, čepů pohonů, přistávacích-čepů a rotorů čerpadel. Správná souosost a kulatost není hezké-mít-; přímo určuje, zda součást běží hladce při vysoké rychlosti, nebo se z ní stane bolest hlavy při údržbě. Tento článek popisuje praktické důvody, proč na těchto dvou geometrických charakteristikách záleží, jak jsou řízeny a měřeny a co zkušení dodavatelé skutečně dělají, aby je udrželi na soustružnických součástech s pevnou tolerancí.
Souosost: Proč se osy musí zarovnat
Souosost znamená, že osy dvou nebo více válcových prvků sdílejí stejnou středovou linii v rámci definované toleranční zóny. V praxi to inženýři obvykle řídí pomocí polohových tolerancí na průměrech nebo pomocí kruhového a celkového házení, když se díl bude v provozu otáčet. Je přísnější než jednoduchá soustřednost, protože se dívá na celou délku osy, nikoli pouze na jednotlivé příčné-řezy.
Když se souosost posune na hřídeli o více{0}}průměrech, výsledkem je excentricita. Při rychlostech otáčení, jaké se vyskytují u leteckých motorů a ovladačů, i 0,01 mm offset vytváří nevyvážené síly, které procházejí ložisky a pouzdry. Zvyšují se vibrace, stoupá místní napětí a klesá životnost. Také průměr těsnění trpí-nesouosostí brání rovnoměrnému kontaktnímu tlaku a vede k úniku kapaliny.
U precizních CNC soustružnických dílů používaných v letectví a kosmonautice se cíle koaxiálnosti běžně pohybují mezi 0,005 mm a 0,015 mm na kritických prvcích. Držet tato čísla vyžaduje víc než jen dobrý stroj. Obrábění s jedním nastavením je nejspolehlivější metodou: díl zůstává upnutý v hydraulické kleštině nebo mezi hroty, zatímco je každý průměr dokončen. Řezné síly a teplo jsou řízeny opatrně, aby se obrobek nevychyloval ani nerostl. Procesní plánovači také sledují zbytkové napětí po tepelném zpracování, protože i dobře{7}}soustružený díl se může po uvolnění ze sklíčidla pohnout.
Kulatost: Tvar, který udržuje ložiska naživu
Kulatost (kruhovitost) omezuje, jak moc se může průřez-odchýlit od dokonalého kruhu. Toleranční pásmo je mezikruží tvořené dvěma soustřednými kružnicemi; skutečný povrch musí zůstat uvnitř prstence. Pokud je profil laločnatý nebo oválný, může průměr měřit správnou a stále nedostatečnou kruhovitost.
Mimo-o-kulaté čepy vytvářejí cyklické zatížení ložisek. Při vysokorychlostních aplikacích je účinek okamžitý: hromadí se teplo, mazací film se rozpadá a opotřebení se zrychluje. Dynamické vyvážení také trpí-materiálem, který by měl být rovnoměrně rozmístěn kolem osy, není tomu tak, takže vyvažovačka musí později odebrat více materiálu, což někdy deformuje právě dosaženou geometrii.
Soustružnické součásti s malou tolerancí pro letectví a kosmonautiku běžně vyžadují kruhovitost 0,003 mm až 0,005 mm na průměrech ložisek a těsnění. Důsledné dosažení tohoto cíle znamená vysoce-přesná vřetena, ostré nástroje se správnou geometrií, stabilní držení obrobku a pozornost věnovanou posuvu a hloubce řezu. Tříčelisťové sklíčidla se obvykle při dokončovacích průchodech vyhýbají, protože zavádějí lobování; kleštiny nebo středy poskytují lepší výsledky. Strategie chladicí kapaliny a tepelná stabilita samotného stroje také hrají větší roli, než mnoho obchodů očekává.
Jak jsou tyto vlastnosti měřeny a specifikovány
Souosost ani kulatost nelze ověřit samotným mikrometrem. Vyžaduje se speciální vybavení:
Zkoušečky tvaru (stroje na měření kruhovitosti) otáčejí součástí na vysoce přesném vřetenu-, zatímco dotek mapuje radiální profil. Software poté vypočítá hodnotu minimální-zóny nebo nejmenších{3}}čtverců.
Souřadnicové měřicí stroje se skenovacími sondami rekonstruují osy z několika příčných řezů{0}} a vyhodnocují souosost vzhledem ke zvolenému základu.
Průběžné sondy na samotném CNC soustruhu umožňují stroji měřit a kompenzovat před uvolněním součásti.
Bez{0}}kontaktní laserové nebo optické systémy se používají v případě, že je povrch citlivý nebo jsou velké objemy.
Letecké programy odkazují na ASME Y14.5 a ISO 1101 pro interpretaci. Díly jsou vyráběny v rámci systémů kvality AS9100 s plnou sledovatelností materiálu a dokumentací prvního{4}}výrobku (AS9102). Kritické charakteristiky často podléhají 100% kontrole nebo statisticky ověřené kontrole procesu. Typické tolerance na přesné CNC soustružnické díly jsou v nízkém-mikronovém rozsahu-znatelně těsnější než běžná průmyslová práce-a plán kontrol je napsán tak, aby odpovídal riziku dané funkce.
Skutečné{0}}světové výsledky od Aerospace Turning Services
Jeden nedávný program zahrnoval více{0}}průměrové ovládací hřídele pro komerční letadla. Výkres požadoval souosost 0,008 mm mezi ložiskovými čepy a průměry těsnění plus zaoblení 0,004 mm na každém funkčním povrchu. Materiálem byla obtížná nerezová slitina.
Dodavatel spustil díly v jediném nastavení na pevném více{0}}úkolovém soustružnickém centru s použitím hydraulických kleštin a živého centra. Adaptivní sondování změřilo každý průměr po hrubování a automaticky upravilo dokončovací řezy. Hotové díly pro přesné CNC soustružení splnily geometrické požadavky na první výrobní šarži. Dynamické vyvažování potvrdilo vibrace hluboko pod specifikačním limitem a míra přepracování zákazníka na montážní lince klesla ze zhruba 7 % na méně než 1 %. Zlepšila se také spolehlivost těsnění při testování odolnosti.
Tento druh výsledku je typický, když služby Aerospace Turning Services zacházejí se souosostí a kruhovostí jako s výstupy procesu spíše než s dodatečnými nápady na kontrolu. Kombinace jediné-strategie nastavení, průběžného{2}}měření procesu a disciplinovaných řezných parametrů mění součásti s přísnou tolerancí v předvídatelný hardware připravený k letu-.
Průmyslový směr
Letectví a kosmonautika nadále zvyšuje rychlost otáčení a snižuje hmotnosti součástí. Regulátoři a výrobci OEM zároveň požadují přísnější procesní kapacitu a plnou digitální sledovatelnost. Více-stroje,-monitorování v reálném čase a pokročilé vybavení-pro měření tvaru se stávají standardem v dílně pro každého, kdo dodává díly pro přesné CNC soustružení. Pro obchody, které stále spoléhají na vícenásobné nastavení a samotnou konečnou kontrolu, je stále obtížnější udržet si konkurenceschopnost u kritických rotačních součástí.
FAQ
Otázka: Proč u přesných CNC soustružnických dílů v letectví tolik záleží na koaxiálnosti a kulatosti?
Odpověď: Řídí vibrace, životnost ložisek, těsnicí výkon a odolnost proti únavě. Malé odchylky, které procházejí v obecném průmyslu, se stávají hlukem, opotřebením nebo netěsnostmi, jakmile se součást otáčí rychlostí letu.
Otázka: Jaké tolerance jsou typické pro součásti pro soustružení s malou tolerancí?
Odpověď: Kritické průměry často vyžadují kruhovitost 0,003–0,005 mm a koaxiálnost 0,005–0,015 mm. Přesné hodnoty pocházejí z technického výkresu a procesní specifikace zákazníka.
Otázka: Jak služba Aerospace Turning Services udržuje tato čísla konzistentní?
Odpověď: Obrábění s jedním-nastavením, pevné upínání obrobku,-provozní snímání, řízené řezné parametry a finální ověření na testerech tvaru nebo CMM v systému AS9100.
Otázka: Lze geometrii ještě ověřit po tepelném zpracování nebo dokončení?
A: Ano. Mnoho procesních tras zahrnuje krok konečného broušení nebo superfinišování, po kterém následuje přeměření, aby se potvrdilo, že byla zachována dřívější přesnost soustružení.
Otázka: Kde by měli kupující hledat schopné dodavatele?
Odpověď: Vyberte si partnery s prokázanými zkušenostmi se službami Aerospace Turning Services, publikovanými daty o procesních schopnostech a záznamem o součástech soustružení s vysokou tolerancí. Před zadáním zakázky zkontrolujte seznamy zařízení, výsledky předchozích programů a metody kontroly.
Geometrická přesnost rotujících dílů je bezpečnostním a výkonnostním požadavkem, nikoli kosmetickou předností. Když je v průběhu procesu kontrolována souosost a kruhovitost, Precision CNC Turning Parts se sestaví čistě, běží tiše a vydrží životnost, kterou letadlo potřebuje. U programů, které neakceptují vibrace, prosakování nebo přepracování, správný partner Aerospace Turning Services rozlišuje mezi dílem, který pouze vyhovuje tisku, a dílem, který funguje ve vzduchu.
